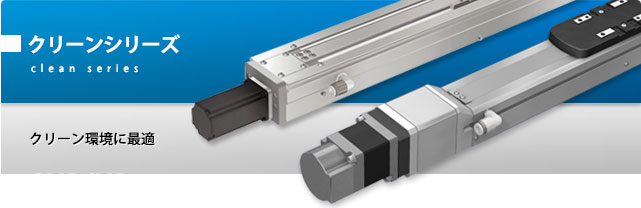

クリーンシリーズ

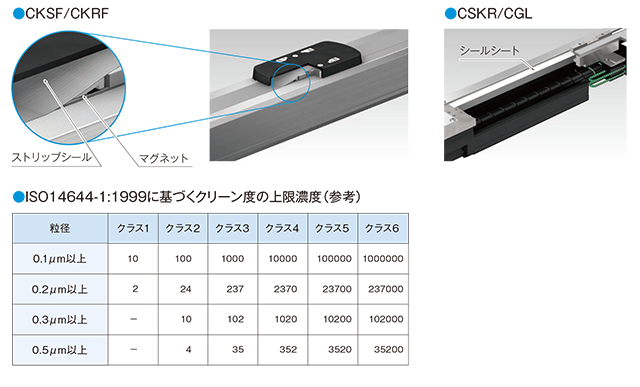

1. 低発塵構造

新機構のフルカバー構造により、ストリップシール上面に接触がなく、発塵しにくい構造となっています。
さらに、クリーン仕様のワンタッチ管継手KPQL(SMC㈱製)を採用し、吸気することで大幅に発塵を抑えます。
吸引継手は左右どちらでも取付けが可能です。

2. 高剛性

U字形断面形状の鋼製アウタレール採用により、大きなモーメントを受けることができます。
アクチュエータ単体の剛性が高いため、省スペースな設計が可能です。

3. 長期メンテナンスフリー

適切な量の潤滑油供給を可能にした潤滑装置QZを標準採用したことで長期メンテナンスフリーを実現しました。

4. 適用モータ定格出力アップ(CKSF)

ボールねじ軸を大径化。さらに、ボールねじ端末部も大きくしました。
本体サイズはそのままで、定格出力の大きいモータを使用することにより、高速・高加減速動作が可能になりました。

1. 低発塵構造

シールシートを用いた独自のカバーリング機構により、CSKR20/26ではクリーン度ISO14644-1※1 クラス3(FED209Eクラス1相当)※2、CSKR33/46, CGLではクリーン度ISO14644-1※1クラス4(FED209Eクラス10相当)※2を達成しました。

※1 ISO14644-1はJIS B9920相当です。
※2 クラス3またはクラス4を達成するには、吸引継手から吸引が必要です。

2. 高速

CSKR33/46, CGLではISO14644-1※1クラス4(FED209Eクラス10相当)※2の環境下において、最高速度2000mm/sの連続動作※3が可能です。

※1 ISO14644-1はJIS B9920相当です。
※2 クラス3またはクラス4を達成するには、吸引継手から吸引が必要です。
※3 潤滑剤にTHK AFE-CAグリースを使用した場合です。

3. 長期メンテナンスフリー

CSKRはLMガイド部、ボールねじ部にボールリテーナを採用(CSKR20/26はLMガイド部のみにボールリテーナを採用し、ボールねじ部には潤滑装置QZを装着しています)しており、CGLもボールリテーナ入りLMガイドと潤滑装置QZ(LMガイド、ボールねじに取付け可能※4)を採用することにより、長期メンテナンスフリーを実現しました。

※4 オプション対応となります。詳しくはTHKまでお問い合わせください。

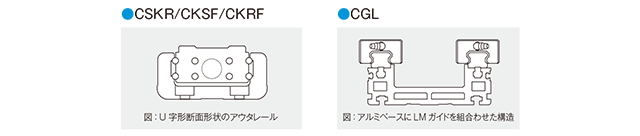

4. 高剛性

CSKRは、U字形断面形状のアウタレールを採用し、CGLは実績のあるGL-Nのアルミ製ベースを採用しているので、高剛性です。

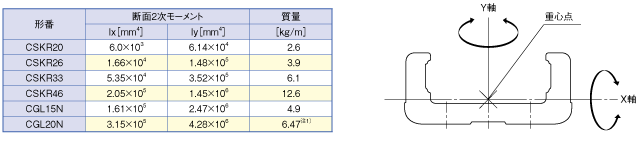

注) LMガイドの形番がSSRの場合、質量は6.69[kg/m]となります。

5. クリーン仕様

CSKR,CGLは低発塵特性に優れたAFE‒CAグリース(THK製)とクリーン仕様のワンタッチ管継手CKSF/CKRF,CSKR:KPQL(SMC㈱製)、CGL:KPQH12‒03(SMC㈱製、適応チューブ外径∅12mm)を採用しています。

製品ラインナップ

CKRFCSKRCGL
