クラスターリニアモータ CCM
CCMは軽量・コンパクトなコアレスロッドタイプのリニアモータです。

データダウンロード

ccmカタログダウンロード2次元CADダウンロード3次元CADダウンロード説明書ダウンロード

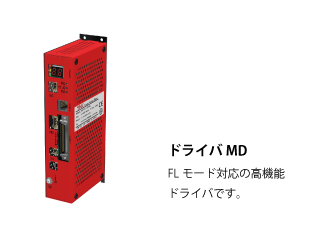

ドライバMD
Dアシスト(MD)パソコンソフト ダウンロード
ドライバXD
Dアシスト(XD)パソコンソフト ダウンロード

1. FLモード(押し付け力制御)※

※FLモードはオプションです。
指定範囲の押し付け力を制御しながら、同時に速度や位置を簡単に制御可能です。
また、I/O接点入力のみで駆動可能であり、簡易な構成によってシステムを実現可能です。

2. 超軽量・コンパクト

CCMはフォーサ部に高い電気絶縁性と高い熱伝導率を持つ特殊樹脂を使用しています。また、フォーサ部を一体成形することにより、軽量でコンパクトなリニアモータを実現しています。

適合ドライバ

※各ドライバの詳細についてはこちらをご覧ください。

CCM製品一覧


※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
CCM03S
CPS付き
006,011,016,021,026
ストローク:6.5mm~26.5mm
仕様・寸法図
2D-CAD(DXF)
CPS無し
020,025,030,035,040
ストローク:20mm~40mm
仕様・寸法図
2D-CAD(DXF)
CCM03M
CPS付き
006,011,016,021,026
ストローク:6.5mm~26.5mm
仕様・寸法図
2D-CAD(DXF)
CPS無し
020,025,030,035,040
ストローク:20mm~40mm
仕様・寸法図
2D-CAD(DXF)
CCM05S
CPS付き
012,017,022,027,032
ストローク:12.5mm~32.5mm
仕様・寸法図
2D-CAD(DXF)
CPS無し
030,035,040,045,050
ストローク:30~50mm
仕様・寸法図
2D-CAD(DXF)
CCM05M
CPS付き
012,017,022,027,032
ストローク:12.5mm~32.5mm
仕様・寸法図
2D-CAD(DXF)
CPS無し
030,035,040,045,050
ストローク:30mm~50mm
仕様・寸法図
2D-CAD(DXF)
CCM07S
CPS付き
008,013,018,023,028,033,038
ストローク:8mm~38mm
仕様・寸法図
2D-CAD(DXF)
CPS無し
030,035,040,045,050,055,060
ストローク:30mm~60mm
仕様・寸法図
2D-CAD(DXF)
CCM07M
CPS付き
008,013,018,023,028,033,038
ストローク:8mm~38mm
仕様・寸法図
2D-CAD(DXF)
CPS無し
030,035,040,045,050,055,060
ストローク:30mm~60mm
仕様・寸法図
2D-CAD(DXF)
