クリーンシリーズ CSKR
コンパクトシリーズ(KSF/KRF)に低発塵仕様をプラスしたクリーンアクチュエータ

データダウンロード

cksf

カタログダウンロード2次元CADダウンロード3次元CADダウンロード説明書ダウンロード
*CKSF10の2D&3D-CADはTHKまでお問い合わせください。

cksf

カタログダウンロード2次元CADダウンロード3次元CADダウンロード説明書ダウンロード

関連リンク

対応制御機器一覧選定資料


シリーズの特長

1. クリーン環境に最適な低発塵構造

新機構のフルカバー構造により、ストリップシール上面に接触がなく、発塵しにくい構造となっています。さらに、クリーン仕様のワンタッチ管継手KPQL(SMC㈱製)を採用し、吸気することで⼤幅に発塵を抑えます。アクチュエータ内部の吸引や使用される条件により、クリーン度(ISO14644-1:1999)クラス4相当を実現します。吸引継手は左右どちらでも取付けが可能です。

※クリーン度については使用される条件により異なります。

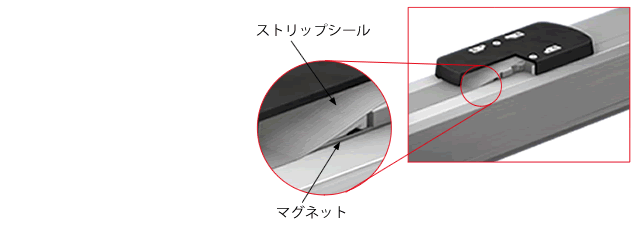

クリーン環境に最適な低発塵構造

2. 高速性

コンパクトシリーズ(KSF/KRF)を採用したことで、クリーン環境下において、高速動作を可能にしました。
高速性

3. 高剛性

U字形断面形状の鋼製アウタレール採用により、⼤きなモーメントを受けることができます。
アクチュエータ単体の剛性が高いため、省スペースな設計が可能です。

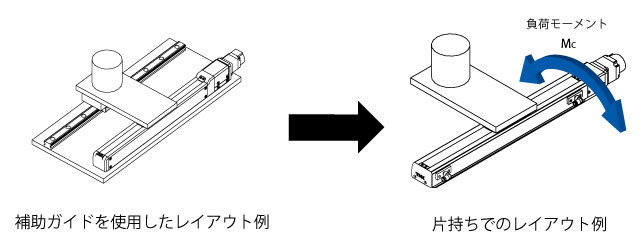

高剛性

4. 長期メンテナンスフリー

適切な量の潤滑油供給を可能にした潤滑装置QZを標準採用したことで長期メンテナンスフリーを実現しました。

CKSF製品一覧


※2D-CAD(DXF)のダウンロードがうまく行かない場合は、「2D-CAD(DXF)」ボタンの上で右クリックして「対象をファイルに保存」を行ってください。
形番 モータ ブレーキ

2D-CAD(DXF)

CKSF4

なし

仕様・寸法図

2D-CAD(DXF)

あり

仕様・寸法図

なし
あり
CKSF5

なし

仕様・寸法図

2D-CAD(DXF)

あり

仕様・寸法図

なし
あり
CKSF6

なし

仕様・寸法図

2D-CAD(DXF)

あり

仕様・寸法図

なし
あり
CKSF8

なし

仕様・寸法図

2D-CAD(DXF)

あり

仕様・寸法図

なし
あり
